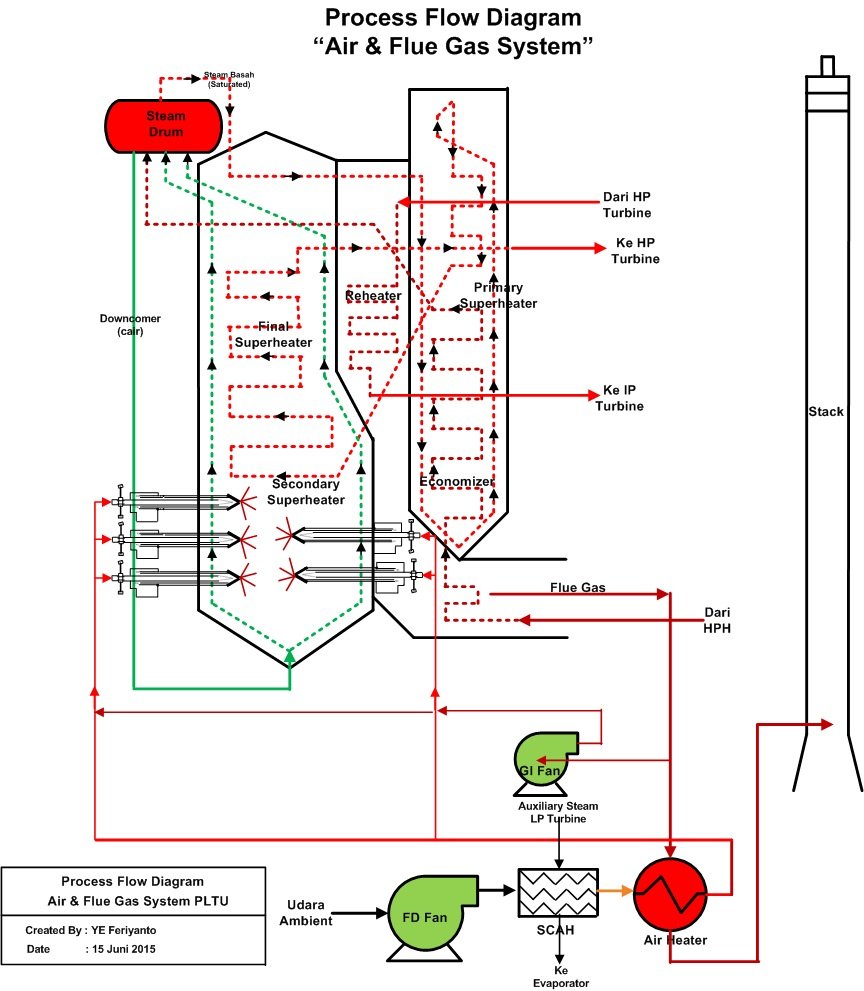

Air & Flue Gas System adalah sistem aliran udara pembakaran dan udara sisa pembakaran. Penggunaan peralatan pen-supply udara untuk bahan bakar residual oil (RO) adalah udara di-supply dari ambient yang disedot oleh forced draught (FD) fan kemudian dipanaskan terlebih dahulu di steam coil air heater (SCAH) yang memanfaatkan panas dari auxiliary steam LP turbine. Tujuan penggunaan SCAH adalah untuk mencegah pengerakan sulphur yang diakibatkan oleh perbedaan temperatur flue gas yang mengandung impurities sulphur, karena sulphur dari flue gas yang melewati air heater akan berputar dan sebagian kontak dengan udara dingin sehingga bisa menyebabkan penggumpalan. Dari SCAH, kondensat dibawa ke evaporator dan udara panas disempurnakan oleh air heater yang menggunakan pemanfaatan panas sisa boiler yaitu flue gas. Untuk efisiensi panas, sebagian flue gas disedot oleh gas injection (GI) Fan untuk di mixing dengan udara pembakaran sehingga suhu udara sedikit naik dan dikontakkan dengan main gun burner menyelimuti sisi semburan. Sedangkan jika bahan bakar yang digunakan adalah gas alam maka peralatan yang tidak digunakan adalah SCAH dan GI fan.
BACA JUGA: Steam & Condensate System PLTU 200 MW
 |
Flue Gas System PLTU BL |
"Air and flue gas system are combustion air flow system and residual air combustion. Usage of instrument air supply for RO fuel is air supplied from ambient that pushed by FD Fan then heated firstly in the SCAH that recovery heat from auxiliary steam LP turbine. The purpose SCAH is to prevent sulphur slag due to differential temperature flue gas contain sulphur impurities, because sulphur from flue gas passthrough air heater will rotate and a half contact with cold air so that cause slag. From SCAH, condensate brought to evaporator and hot air completed by air heater that recovery from residual heat in boiler such as flue gas. For heat efficiency, a half flue gas forced by GI fan to mixed with combustion air so that air temperature increase and contacted with main gun burner around side spray fire. Whereas if fuel that used is natural gas so equipment that not used are SCAH and GI fan."
Kutip Artikel ini Sebagai Referensi (Citation):
Feriyanto, Y.E. (2015). Air & Flue Gas System, Best Practice Experience in Power Plant. www.caesarvery.com. Surabaya
Referensi:
[1] Feriyanto, Y.E. (2015). Best Practice Experience in Power Plant. Surabaya
