Kata Kunci : Gas Ideal, Reaktor, Saturated, Superheated, Sensible Heat, Latent Heat
Syarat - Syarat GAS IDEAL :
- Partikel gas ideal tersebar merata
- Partikel gas ideal bergerak acak dan tidak ada reaksi antara gas dan dinding
- Tumbukan yang terjadi antar partikel gas adalah elastis sempurna
- Hukum Newton tentang gerak berlaku.

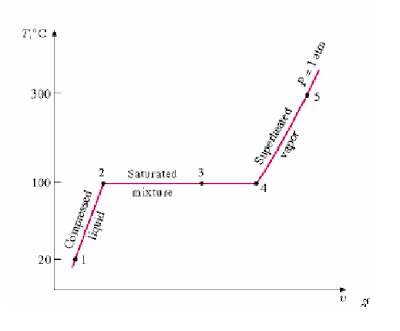

Diagram T - V pada air
- Compressed / Subcooled Liquid : terjadi pd kondisi air (1 atm & 20 C), shg penambahan suhu cuma menambah temperatur tetapi tdk menyebabkan penguapan
- Saturated Liquid : keadaan dimana air tepat akan berubah fasenya dan terjadi pada kondisi (1 atm & 100 C) dan jika diperlakukan dengan pemanasan sedikit saja akan berubah fasenya / terjadi penguapan
- Saturated Vapor : keadaan air pada (1 atm & 100 C), campuran tepat berubah seluruhnya menjadi uap, penurunan suhu akan menyebabkan pengembunan
- Superheated Vapor : keadaan air pada (T>100 C & 1 atm) shg penambahan panas akan menyebabkan kenaikan suhu dan volume
- BTU adalah sejumlah panas yang diperlukan untuk menaikan temperatur 1 F untuk tiap 1 lb air
- Sensible heat : panas yang dapat diukur, panas yang menyebabkan terjadinya kenaikan / penurunan temperatur, sesuai gambar yaitu titik 1-2 dan 4-5
- Latent heat : panas yang diperlukan untuk merubah fase benda, mulai dari titik lelehnya atau titik didihnya atau titik bekunya sampai benda itu secara sempurna berubah phasa, tetapi temperatur tetap, sesuai gambar yaitu titik 2-4
- Tekanan absolute (PSIA) = Tekanan manometer / gauge (PSIG) + Tekanan atmosphere (PSI)
P = ΔP + Po
- Tekanan Gauge : selisih antara tekanan yang tidak diketahui dengan tekanan atmosfer (tekanan udara luar). Nilai tekanan yang diukur oleh alat pengukur tekanan adalah tekanan gauge. Adapun tekanan sesungguhnya disebut dengan tekanan mutlak.
- Tekanan mutlak = tekanan gauge + tekanan atmosfer
- Tekanan gauge merupakan kelebihan tekanan di atas tekanan atmosfir. Misalnya kita tinjau tekanan ban sepeda motor. Ketika ban sepeda motor kempes, tekanan dalam ban = tekanan atmosfir (Tekanan Atmosfer = 1,01 x 105 Pa = 101 kPa).
Jika dirimu ingin mengunakan ban tersebut sehingga
sepeda motor yang “ditunggangi” bisa kebut - kebutan di jalan, maka dirimu
harus mengisi ban tersebut dengan udara. Ketika ban diisi udara, tekanan ban
pasti bertambah. Nah, ketika tekanan ban menjadi lebih besar dari 101 kPa, maka
kelebihan tekanan tersebut disebut juga tekanan gauge.
Fungsi alat-alat industri
- TURBINE / EXPANDER : menurunkan tekanan
- COMPRESSOR : menaikkan tekanan
- CONDENSOR : merubah fase uap menjadi cair (embun)
- BOILER : pemanas yang mengubah air menjadi uap
- SPRINKLER : pemadam api yang berisi air dengan alat berputar - putar
Tujuan pemilihan reaktor adalah :
ARTIKEL TERKAIT :
1. Pemilihan Desain Efektif Reaktor
2. Menemukan Desain Terbaik Kombinasi Reaktor MFR dan PFR
3. Desain MFR secara Seri
4. Perhitungan Plug Flow Reaktor (PFR)
5. Perhitungan Mixed Flow Reaktor (MFR)
- Mendapat keuntungan yang besar
- Biaya produksi rendah
- Volume reaktor minimum dengan konversi maksimal
- Operasinya sederhana dan murah
- Keselamatan kerja terjamin
- Polusi terhadap sekelilingnya (lingkungan) dijaga sekecil - kecilnya
