Sistem Standard Proses Electrochlorination Plant

Sains, Teknologi dan Ekonomi Bisnis    Monday, October 1, 2018

Electrochlorination plant adalah sistem peralatan untuk menghasilkan zat kimia chlorine dengan sistem elektrolisis dengan bahan baku air laut. Prinsip yang digunakan adalah memecah (lisis) molekul air laut menggunakan energi listrik dengan bantuan logam anoda dan katoda.
Umpan adalah air laut yaitu NaCl + H2O

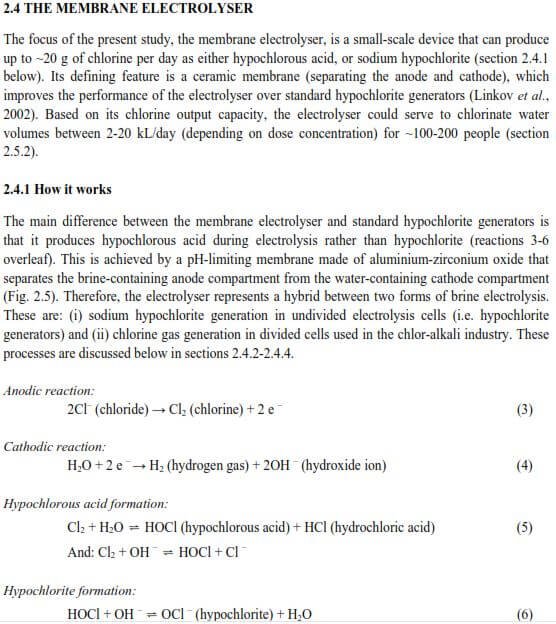

Disosiasi reaksi : 2 NaCl ----> 2 Na+ + 2 Cl-
Reaksi di chlropack (electrochlorination plant):
Katoda (-): 2 H2O + 2e ---> H2 + 2 OH- (karena Na dalam fase liquid tidak tereduksi dan airnya saja yang mengalami reaksi)
Anoda (+): 2 Cl- ---> Cl2 + 2e
Sehingga reaksi akhir : 2 NaCl + 2 H2O ---> 2 NaOCl + 2 H2
Produk NaOCl inilah yang digunakan sebagai istilah yang dinamakan injeksi chlorin dan saat diinjeksikan NaOCl maka terjadi disosiasi sesuai reaksi : [Sprecher and Getsinger, 2000]
NaOCl (injeksi) + H2O (air pendingin) ---> HOCl + NaOH
HOCl ---> OCl- + H+
OCl- + H2O + 2e ---> Cl- + 2 OH-
Senyawa Cl- tersebut yang bersifat oksidatif sehingga bisa menghambat pertumbuhan biota laut

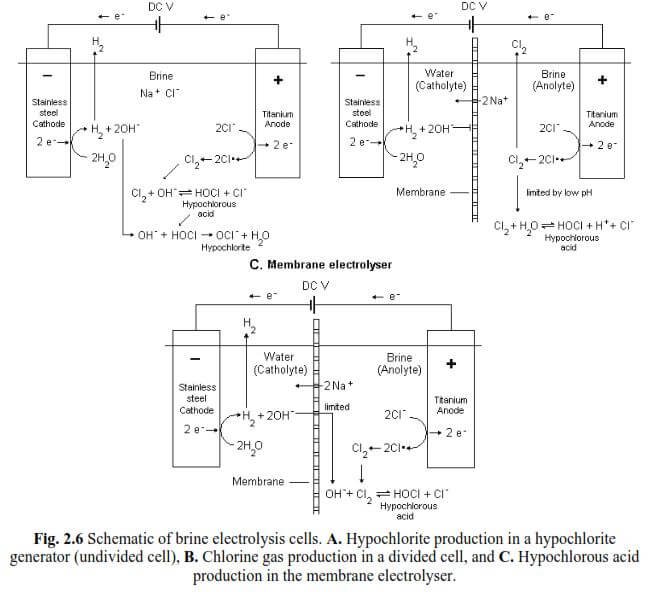

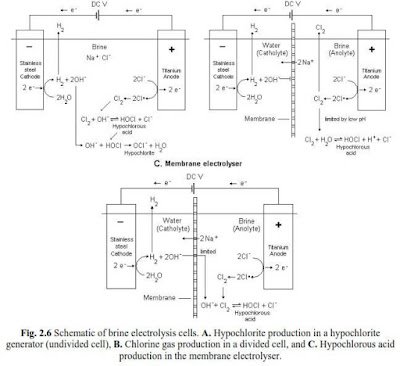

Pada umumnya sisi katoda menggunakan logam stainless steel dan anoda logam titanium. Dari ketiga gambar tersebut yang umum diaplikasikan adalah gambar paling bawah yaitu dengan membran.
Berikut prinsip kerjanya:
  • Anoda berkutub (+) dan katoda (-) teraliri listrik DC sehingga elektron berpindah dari (+) ke (-)
  • Asal mula elektron adalah pelepasan dari reaksi elektrolisis di anoda yaitu molekul Cl2 bernilai 2e dan elektron tersebut ditangkap di katoda dan digunakan untuk reaksi Na namun karena tidak bisa terelektrolisis maka airnya saja yang terurai sehingga melepaskan gas H2
  • Diantara sekat/membran terjadi pertukaran ion sehingga ion hidroksida (basa) hasil reaksi di katoda bercampur dengan Cl2 dan membentuk ion HOCl dan Cl yang oksidatif, zat inilah yang digunakan sebagai anti biofouling agent

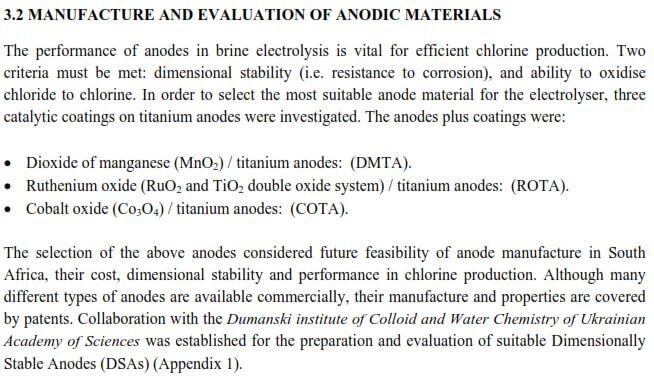

Anoda dan coating yang umum digunakan adalah:
  • Ti – MnO2 (dioxide manganese)
  • Ti – RuO2 (ruthenium oxide)
  • Ti – Co3O4 (cobalt oxide)
Electrochorination plant cocok digunakan untuk kondisi air laut yang cukup jernih karena kalau terlalu kotor yang diindikasikan dengan nilai turbidity tinggi maka akan terjadi pengurangan kemampuan dari arus listrik dalam meng-elektrolisis air laut.

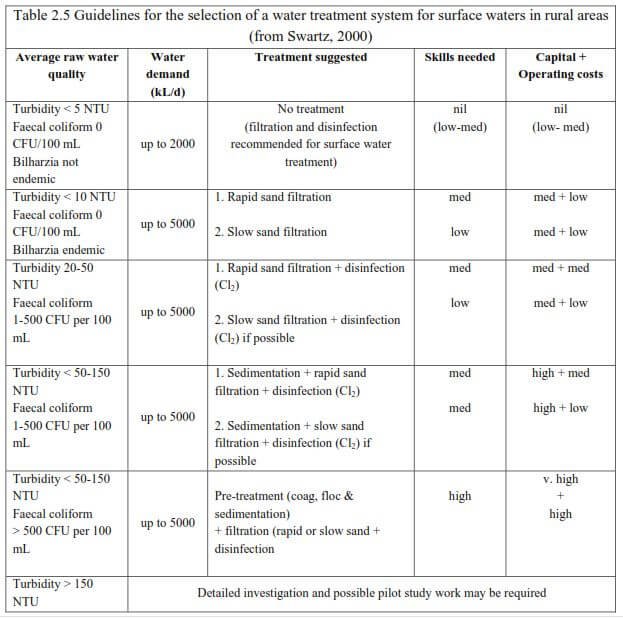

Tabel diatas adalah kondisi air laut beserta treatment yang harus ditempuh untuk keefektifan proses electrochorination plant
Berdasarkan data diatas diketahui hal-hal sebagai berikut:
  • Satuan turbidity yang digunakan bukan NTU (Nephelometric Turbidity Unit) melainkan FNU (Formazine Turbidity Unit)

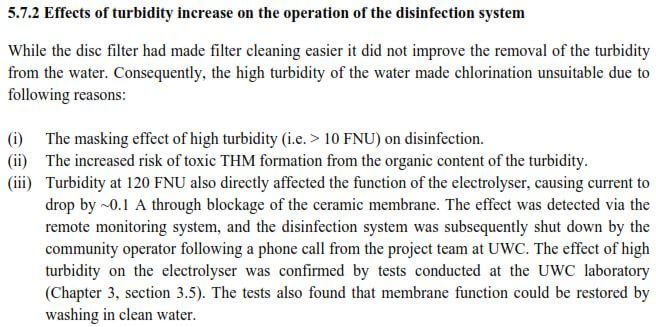

  • Turbidity tinggi (>10 FNU) akan mempengaruhi keefektifan dari anti biofouling agent karena dengan bertambahnya turbidity dimungkinkan terjadi pembentukan racun yang beresiko dari bahan organik
  • Turbidity >120 FNU akan menyebabkan arus drop sebesar 0.1 A karena membran ter-blocking oleh pengotor

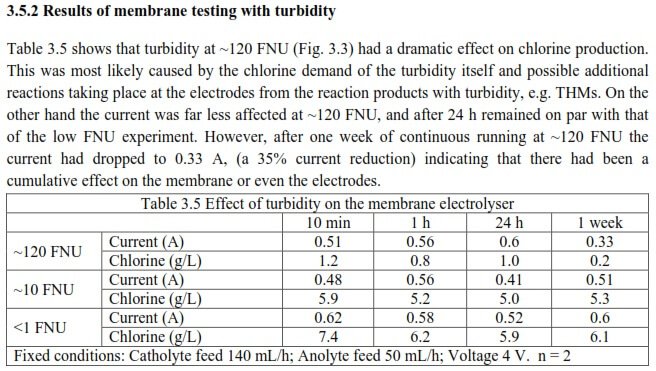

Berdasarkan data percobaan diatas bisa diketahui beberapa hal sebagai berikut:
  • Pada kondisi jernih (turbidity <1 FNU) untuk hasil 1 minggu menunjukkan hasil chlorine 6.1 g/L dan arus 0.6 A
  • Kondisi turbidity sekitar 10 FNU, hasil chlorine -13.1% dan arus -15%
  • Sedangkan pada turbidity sekitar 120 FNU, hasil chlorine -96.7% dan arus -45%
  • Sehingga semakin keruh air laut maka proses elektrolisis semakin tidak efektif

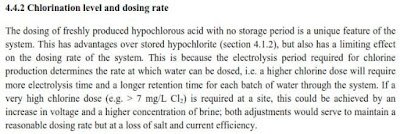

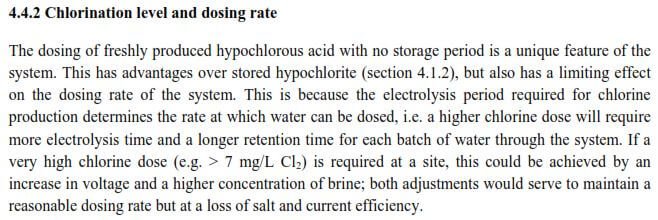

Untuk menghasilkan dosis chlorine tinggi (>7 mg/L Cl2) disayaratkan beberapa hal sebagai berikut:
  • dibutuhkan waktu yang lebih lama untuk proses elektrolisis
  • penambahan voltage
  • konsentrasi salinitas yang tinggi


Berdasarkan paper “electrochorination (2004) www.chlorgenerators.com”

Berdasarkan data diatas diketahui beberapa hal sebagai berikut:

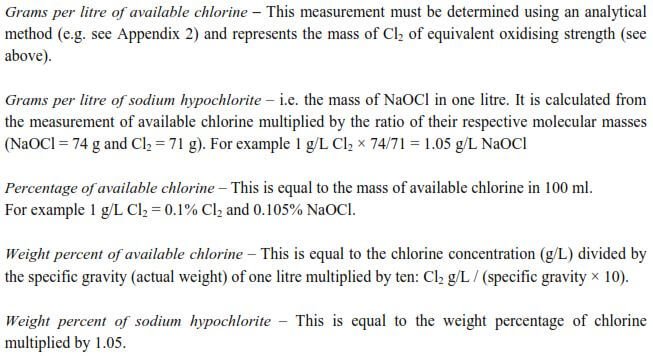

  • Total chlorine adalah dosis pada awal injeksi
  • Residual chlorine adalah dosis yang tersisa sesudah digunakan untuk aplikasi (sudah mengalami proses oksidasi)

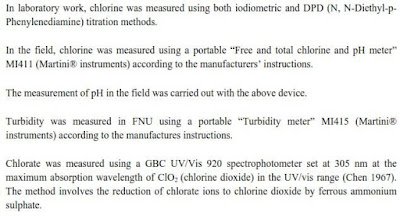

  • Chlorine bisa diukur dengan metode titrasi & iodometri, total & free chlorine + pH meter
Berdasarkan data tersebut diketahui bahwa:

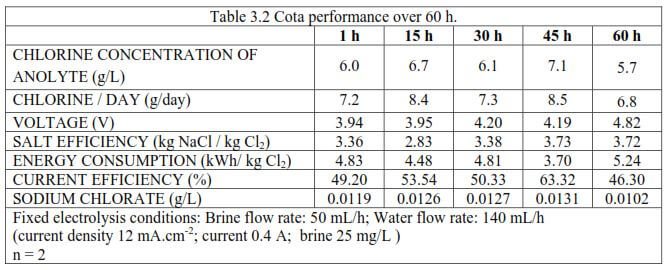

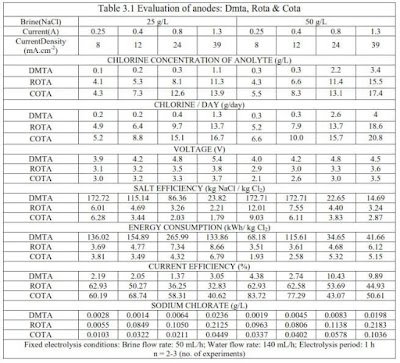

  • Untuk aplikasi selama 30 jam untuk kadar brine or salinity 25 mg/L = 25 ppm = 0.0025%, konsentrasi chlorine di anoda sebesar 6.1 g/L, voltage yang dibutuhkan 4.2 V dan salt efficiency 3.38 kg NaCl/kg Cl2
Berdasarkan paper “sea water electrochlorination systems (2015) www.denora.com”
Berdasarkan data tersebut diketahui bahwa:

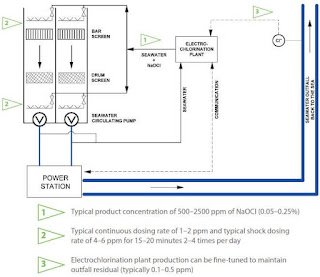

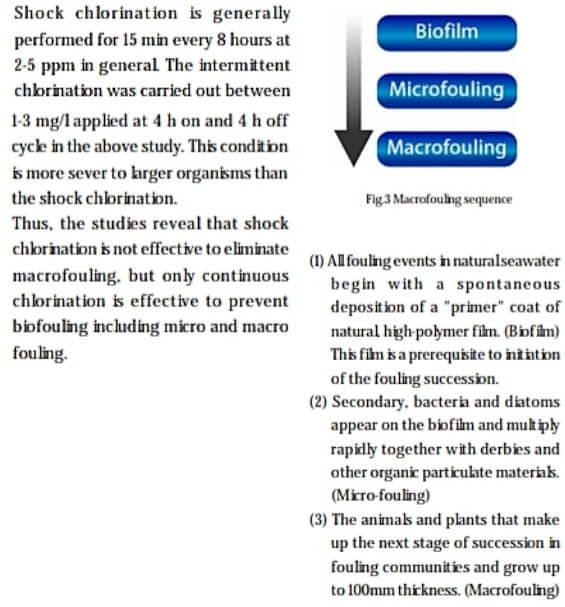

  • Konsentrasi produk NaOCl adalah 500-2500 ppm (0.05-0.25%). Dosis injeksi continyu adalah 1-2 ppm kemudian untuk penggenjot dosing digunakan 4-6 ppm selama 15-20 menit untuk waktu 2-4x/hari
  • Residual chlorine dijaga di outfall sebesar 0.1-0.5 ppm
Berdasarkan jurnal “the difference between conductivity, TDS and salinity www.instrumentchoice.com”

Berdasarkan data tersebut diketahui bahwa:

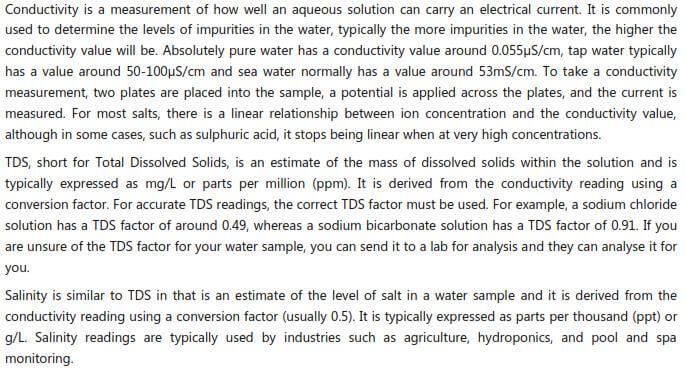

  • Conductivity adalah pengukuran seberapa bagus larutan dalam menghantarkan arus listrik
  • Air demin umumnya = 0.055 µs/cm (<1 µs/cm), air PDAM = 50-100 µs/cm dan air laut = 53.000 µs/cm (>30.000 µs/cm).

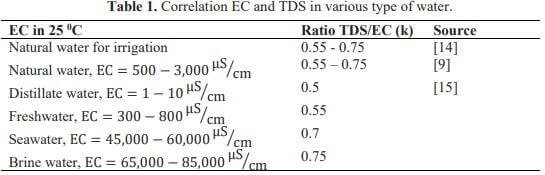

  • Total Dissolved Solid (TDS) adalah perkiraan massa padatan terlarut. Pengukuran yang sebenarnya TDS adalah menggunakan prinsip gravimetric menggunakan filter/membrane khusus namun dalam berbagai percobaan dilakukan pendekatan hasil antara conductivity vs TDS. Tabel seperti berikut :
Berdasarkan paper “correlation between conductivity and total dissolved solid in various type of water : a review (2018)”

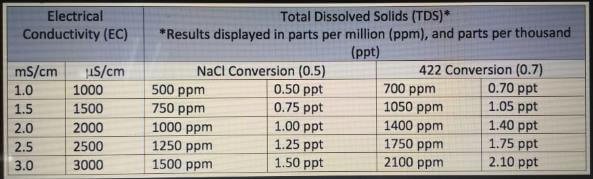

Salinitas adalah mirip dengan TDS yang mencerminkan perkiraan level garam (salt) di larutan. Konversi dari conductivity ke salinitas sebagai berikut :
Cara membacanya adalah:
  • Contoh air laut memiliki conductivity 3000 µs/cm maka konversi ke TDS atau salinitas air laut adalah 3000 x 0.5 = 1500 ppm (expressed as NaCl)
  • Sehingga untuk conductivity 30.000 µs/cm maka kadar NaCl = 15.000 ppm = 1.5%
Berdasarkan “www.wikipedia.org”
Berdasarkan data tersebut bisa diketahui bahwa:
  • Jika dinyatakan salinitas sebesar 0.5% NaCl maka berapa conductivity umpannya??
  • Jawab : 0.5% = 5000 ppm dan konversi ke conductivity adalah 5000 x 2 = 10.000 µs/cm
  • 5000 ppm = 5000 mg NaCl/1 L air laut = 0.005 kg NaCl/1 L air laut atau 5 kg NaCl/1000 L air laut
  • Jika Cl2 yang diinjeksikan sebesar 1 ppm = 1 mg Cl2/1 L NaOCl dan jika kapasitas NaOCl adalah tangki 1000 L maka menghasilkan Cl2 sebesar 1 gram
Berdasarkan paper “seawater electrochlorination package www.frames.group.com”
Berdasarkan data tersebut diketahui bahwa:

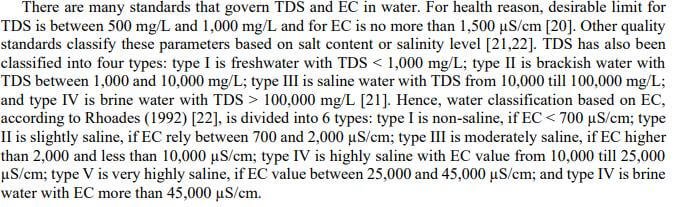

Empat tipe air berdasarkan TDS yaitu:
  • Freshwater TDS <1000 mg/L
  • Brackish water TDS 1000-10.000 mg/L
  • Saline water TDS 10.000-100.000 mg/L
  • Brine water TDS >100.000 mg/L
Enam tipe air berdasarkan electroconductivity (EC) yaitu:
  • Non-saline EC <700 µS/cm
  • Slightly saline EC 700-2000 µS/cm
  • Moderate saline EC 2000-10.000 µS/cm
  • Highly saline EC 10.000-25.000 µS/cm
  • Very Highly Saline EC 25.000-45.000 µS/cm
  • Brine water EC > 45.0000 µS/cm
Berdasarkan paper “electrochorination (2004) www.chlorgenerators.com”
 Berdasarkan jurnal “operation and maintenance of electrochlorination plant (2010)”

Berdasarkan paper “seawater electrochlorination package www.frames.group.com”

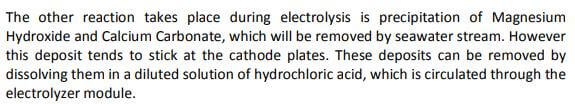

  • Air umpan saline water berisi garam-garam terlarut seperti CaCO3 dan Mg(OH)2 yang akan mengendap di katoda selama proses elektrolisis

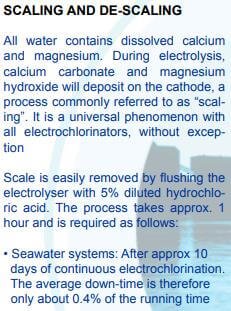

  • Scale dihilangkan dengan flushing menggunakan 5% HCl yang disirkulasikan ke electrolyzer
Berdasarkan jurnal “operation and maintenance of electrochlorination plant (2010)”

Berdasarkan data tersebut diketahui bahwa:

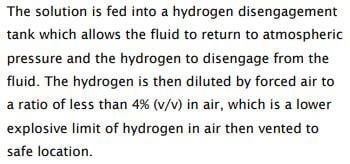

  • H2 yang dihasilkan selama proses elektrolisis harus dilarutkan <4% v/v dengan menggunakan blower agar explosive limit menjadi rendah sebelum dikeluarkan ke atmosfer
Berdasarkan jurnal “electrochlorination system contributes to global environmental protection (2012)”
