Cathodic Protection Condenser Standar EPRI

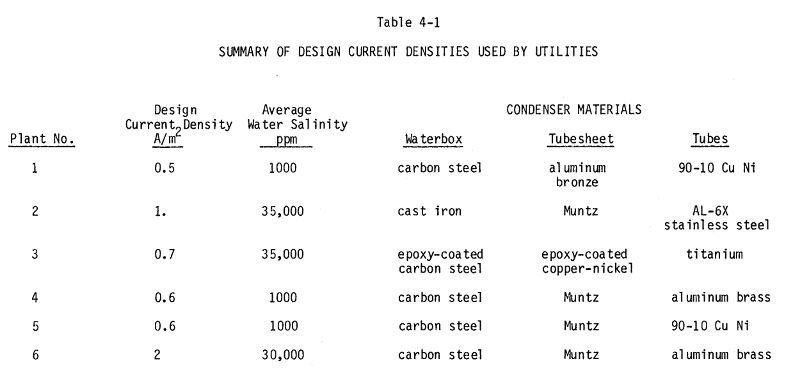

• Desain current density umumnya antara 0.5 sampai 2 A/m²
• Untuk tipe sacrificial anode, anoda yang lebih umum dipakai adalah magnesium (Mg) dan zinc (Zn) dan yang jarang digunakan adalah steel waster plate
• Life time anoda rata-rata 3 tahun
• Rata-rata jumlah anoda per waterbox adalah 8 buah untuk Mg, 35 buah untuk Zn dan 119 buah untuk steel

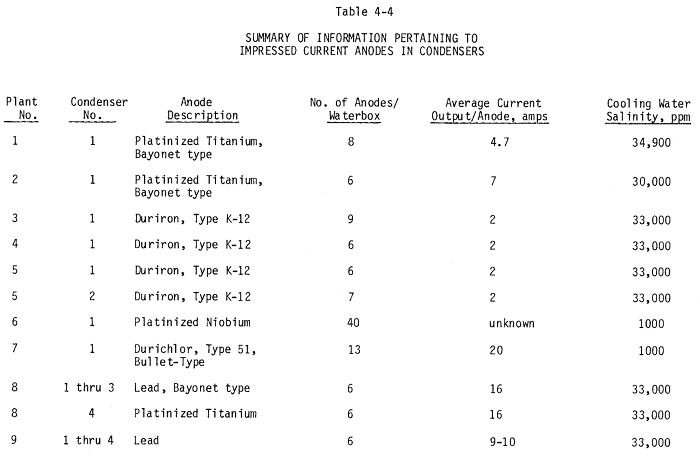

• Current capacity condenser untuk tipe impressed current adalah 225 amps per condenser dan per-rectifier umumnya 30 volt, 85 amps
• Rutin periodik maintenance/pengecekan impressed current system adalah cek electrical output bulanan
• Sebagian besar permasalahan adalah kerusakan anoda

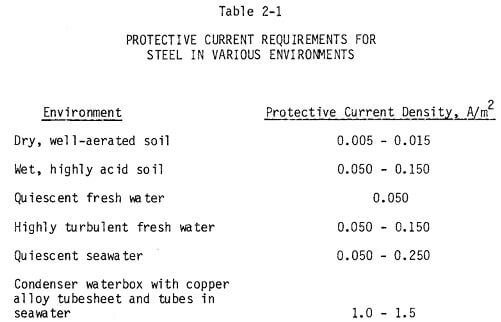

Standar arus (current density) yang dibutuhkan untuk protective seperti di tabel berikut :







Terdapat 2 tipe cathodic protection standar EPRI dan umum diaplikasikan di PLTU :

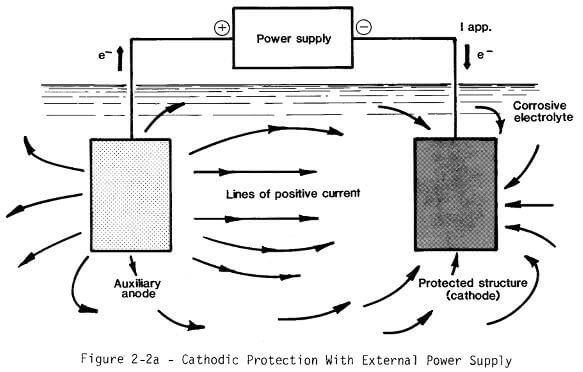

1. Impressed Current



BACA JUGA : Desain Cathodic Protection di Condenser

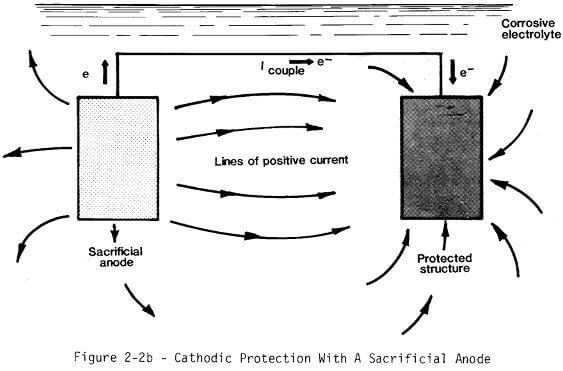

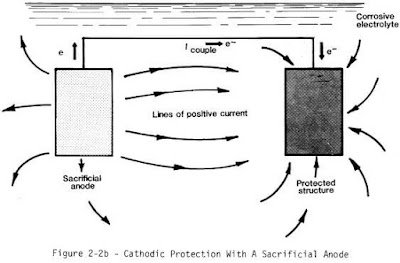

2. Sacrificial Anode









Penjelasan kedua macam tipe tersebut di: Macam-Macam Cara Pencegahan Korosi

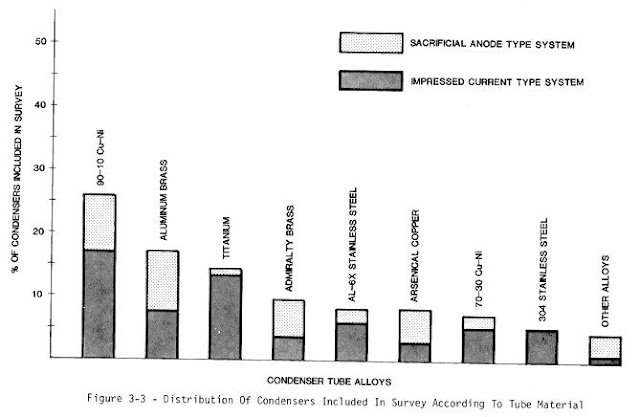

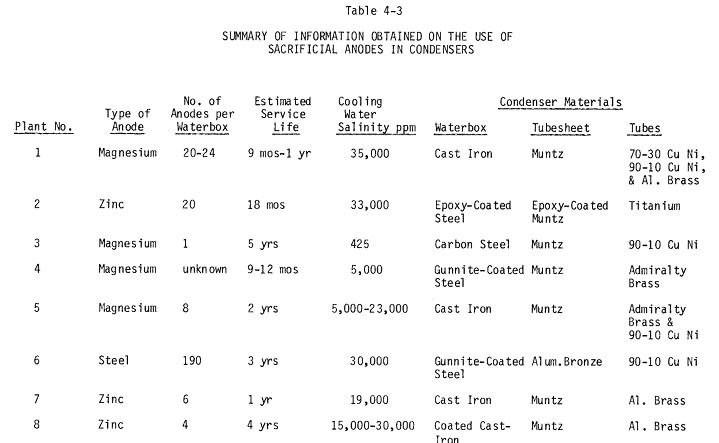

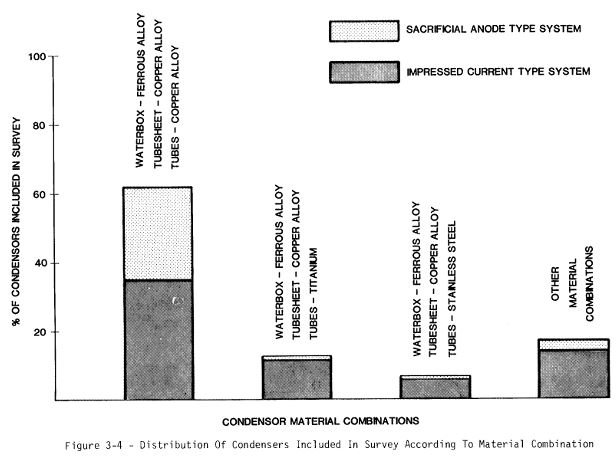

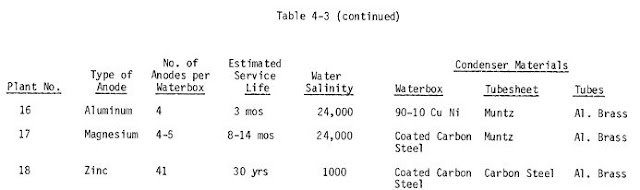

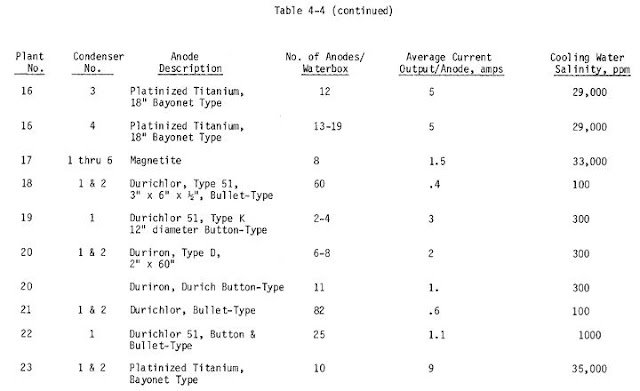

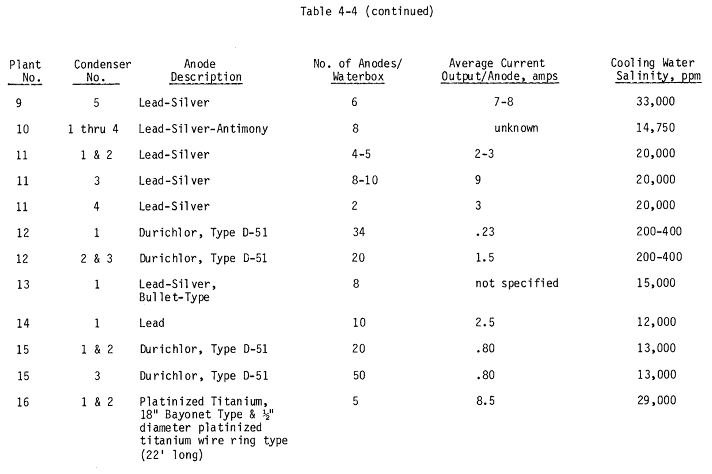

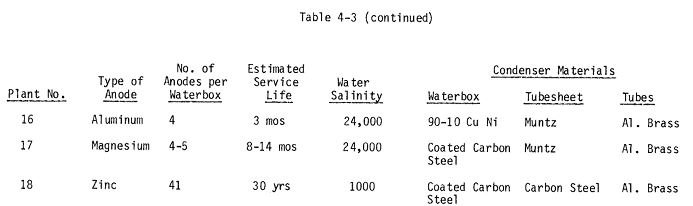

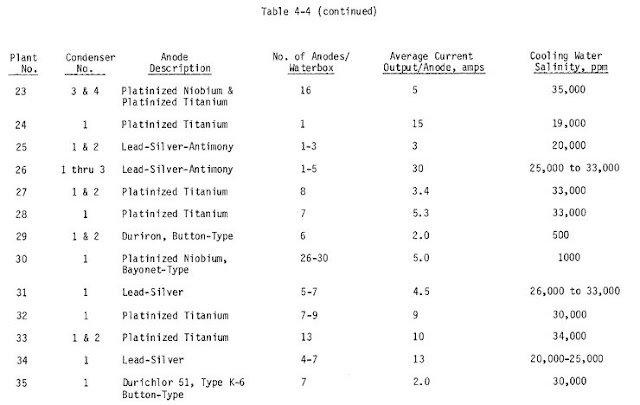

Berikut disajikan perbandingan pemakaian 2 tipe cathodic protection berdasarkan material condenser :





Berdasarkan kedua survey tersebut bisa disimpulkan beberapa hal sebagai berikut :

1. Impressed Current banyak dipakai untuk condenser dengan material : titanium, stainless steel, Cu-Ni
2. Sacrificial Anode banyak dipakai untuk condenser dengan material : admiralty brass, copper

Kutip Artikel ini sebagai Referensi (Citation):

Feriyanto, Y.E. (2019). Cathodic Protection Condenser, Best Practice Experience in Power Plant. www.caesarvery.com. Surabaya

Referensi:

[1] EPRI. (1983). Current Cathodic Protection Practice in Steam Surface Condenser. New Jersey
